Piec wolnostojący koza 10kW K9 z dolotem powietrza ASDP z wylotem spalin fi 150 - spełnia anty-smogowy EkoProjekt 30041479

Ten produkt spełnia kryteria anty-smogowego Ekoprojektu.



DANE TECHNICZNE:

Koza idealnie wpisuje się w konwencję stylowych pomieszczeń, stanowi doskonałe rozwiązanie dla osób ceniących tradycyjną stylistykę.



Zalety
MAKSYMALNE WYKORZYSTANIE ENERGII

Maksymalne wykorzystanie ciepła i bezawaryjne działanie dzięki ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm.

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Ręczna kontrola nad procesem spalania poprzez popielnik.

Uwaga: Dopuszczalne jest palenie w piecu węglem pod warunkiem użycia specjalnego koszyka/rusztu.

ASDP - automatyczne sterowanie dopływem powietrza do kóz.



EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu.



BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 800°C.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.



WYGODNE UŻYTKOWANIE

System zimnej klamki umożliwia zdjęcie jej w momencie palenia w kozie.

Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie oraz ruchomy ruszt, ułatwiający usunięcie popiołu.

Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Gwarancja 5 lat.



Instrukcja obsługi:
UWAGA! Aby zapobiec ryzyku pożaru, to urządzenie musi być zainstalowane zgodnie z obowiązującymi
normami i regułami technicznymi, o których mowa w instrukcji. Jego montaż musi być
wykonany przez profesjonalistę lub osobę wykwalifikowaną. Urządzenie jest zgodne z normą
EN 13240 i posiada certyfikat CE.
Zawsze należy przestrzegać przepisów obowiązujących w miejscu gdzie urządzenie jest instalowane.
W pierwszej kolejności należy się upewnić czy przewód kominowy jest odpowiedni.
Informacje ogólne
Urządzenie musi być zainstalowanie zgodnie z obowiązującymi normami prawa budowlanego.
Piec musi być ustawiony w bezpiecznej odległości od wszelkich łatwopalnych produktów. Może zachodzić
konieczność zabezpieczenia ściany i otaczających piec materiałów. Urządzenie musi stać na
solidnej, niepalnej podstawie. Komin musi być szczelny, a jego ścianki gładkie, przed podłączeniem
powinien być oczyszczony z sadzy i wszelkich zanieczyszczeń. Połączenie między kominem a urządzeniem,
musi być szczelne i wykonane z niepalnych materiałów, zabezpieczone przed utlenianiem
(emaliowana lub stalowa rura kominowa). Jeśli komin wytwarza słaby ciąg należy rozważyć ułożenie
nowych przewodów. Ważne jest również, by komin nie wytwarzał nadmiernego ciągu, należy wtedy
zainstalować stabilizator ciągu w kominie. Alternatywą są też specjalne zakończenia komina regulujące
siłę ciągu. Kontrolę przewodu kominowego należy zlecić mistrzowi kominiarskiemu, a ewentualne
przeróbki mogą być wykonane przez uprawnioną firmę, tak by zostały spełnione wymogi zawarte
w PN-89/B-10425.



Piec wolnostojący powinien być ustawiony na niepalnym podłożu o odpowiedniej nośności.
W przypadku podłoża nieprzystosowanego do utrzymania ciężaru kozy należy podjąć odpowiednie
przedsięwzięcia poprawiające nośność podłoża (np. użycie płyt rozkładających obciążenie na

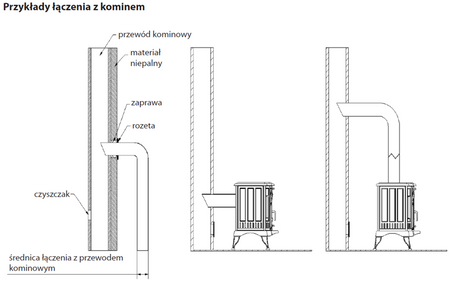

większej powierzchni). Piec wolnostojący powinien być podłączony do samodzielnego przewodu
kominowego (spalinowego).
Piec wolnostojący do swojej pracy zużywa powietrze, dlatego wymagane jest zapewnienie odpowiedniej
wentylacji pomieszczenia, w którym zainstalowano urządzenie. Kratki wlotowe systemu
wentylacyjnego powinny być zabezpieczone przed samoczynnym zamykaniem.



UWAGA!
- przy pierwszych rozpalaniach urządzenie powinno funkcjonować na biegu zwolnionym,
co ma umożliwić częściom normalną dylatację
- klamki i inne uchwyty są ciepłe podczas działania pieca
Gryzący dym i ostry zapach wydobywające się z ogrzewacza pomieszczeń podczas pierwszych
rozpalań nie są powodem do niepokoju – zjawisko to wywołane jest przez wypalanie się farby
(polimeryzację farby) na różnych częściach urządzenia.
Przed pierwszym rozpaleniem należy usunąć wszystkie naklejki lub części wyposażenia, znajdujące
się w popielniku lub palenisku. Podczas pierwszego palenia w piecu należy utrzymywać minimalną
temperaturę oraz nieco uchylić drzwiczki (ok. 1-2 cm), aby materiał uszczelniający połączył się
z lakierem. Wszystkie materiały muszą powoli przystosować się do wysokiej temperatury. Podczas kilku
pierwszych paleń każdy piec wydziela nieprzyjemny zapach, spowodowany wypaleniem się farby.
Zapach ten po krótkim czasie zniknie. Podczas wydzielania się zapachu należy zawsze wywietrzyć
pomieszczenie, w którym znajduje się piec.
Ważne: Przed rozpaleniem dużego ognia należy dwa lub trzy razy rozpalić mały. To pozwoli konstrukcji
pieca na właściwe osadzenie, a farbie na utwardzenie się. Nie należy całkowicie wypełniać
paleniska drewnem, optymalna ilość opału to taka, która wypełni komorę spalania około 1/3 jej
objętości. Przed dołożeniem drewna należy odczekać, aż płomienie opadną, nie należy dokładać
drewna na zbyt duży żar.
Paliwo: Ze względu na konstrukcję naszych urządzeń zalecanym paliwem, które może być stosowane
jest drewno: dąb, grab, jesion, buk, etc. Dopuszczalne jest także stosowanie brykietu węgla brunatnego.
Najlepszym paliwem jest drewno sezonowane (przynajmniej rok w miejscu przewiewnym
i suchym); w pociętych i połupanych polanach. Ze względu na zbyt gwałtowny zapłon nie doradza
się stosowania drewna drzew iglastych. Świeże drewno lub źle wysuszone nie jest dobrym paliwem,
ponieważ ma ograniczone właściwości energetyczne. Palenie takim drewnem może doprowadzić
do większej emisji kreozotu osiadającego w przewodach spalinowych. W urządzeniach tego typu
nie wolno palić: minerały (np.: węgiel), drewno tropikalne (np.: mahoń), produkty chemiczne lub
substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych
lub sprasowanych kawałków drewna związanych klejem, śmieci.
Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.



Bezpieczeństwo
Podczas wszelkich czynności związanych z obsługą i eksploatacją pieca należy pamiętać, iż jego
żeliwne elementy mogą mieć wysoką temperaturę, w związku z czym do obsługi należy stosować
podstawowe warunki bezpieczeństwa:
- zapoznać się z instrukcją obsługi wkładu kominkowego i bezwzględnie przestrzegać jej postanowień;
- piec winien być zainstalowany i uruchomiony przez instalatora posiadającego stosowne uprawnienia;
- nie pozostawiać w pobliżu szyby pieca rzeczy wrażliwych na działanie temperatury, nie gasić ognia
w palenisku wodą, nie eksploatować pieca z pękniętą szybą, w pobliżu pieca nie mogą znajdować
się elementy łatwopalne;
- przedmioty wykonane z materiałów łatwopalnych, muszą znajdować się w odległości co najmniej
1,5 m od paleniska;
- nie dopuszczać dzieci w pobliże pieca;
- wszelkie naprawy powierzać instalatorowi z uprawnieniami oraz stosować części zamienne producenta
pieca;
- niedopuszczalne są jakiekolwiek zmiany konstrukcji, zasad instalacji, użytkowania, bez pisemnej zgody
producenta.
Ze względu na bezpieczeństwo użytkowania pieca, w czasie jego eksploatacji, zaleca się zdjęcie klamki.
Określenie minimalnego ciągu kominowego dla nominalnej mocy cieplnej [Pa]:
Wielkość ciągu kominowego winna wynosić:
- minimalny ciąg - 6 ± 1Pa;
- średni, zalecany ciąg - 12 ± 2Pa;
- maksymalny ciąg - 15 ± 2Pa.
Wiadomości ogólne
Podstawą poprawnego i bezpiecznego działania pieca jest właściwie czyszczony i konserwowany komin.
Częstotliwość czyszczenia i konserwacji jest zależna od jego izolacji oraz od rodzaju używanego
drewna. Stosowanie drewna nie sezonowanego o wilgotności większej niż 20% lub drewna drzew
iglastych spowoduje ryzyko wystąpienia pożaru sadzy w kominie w związku z osadzaniem się grubej
warstwy łatwopalnego kreozotu, który należy regularnie usuwać. Nieusunięta warstwa kreozotu
wewnątrz wkładu kominowego niszczy uszczelnienie, jak również przyczynia się do powstania
korozji. Części składowe pieca wolnostojącego wykonane z żeliwa: płyta górna, płyta dolna, ściana
tylna, ściany boczne, ruszt lewy i prawy, futryna, drzwi, wylot spalin, pokrywa, noga, płotek, osłona
tylna, osłona boczna, deflektor.
Obsługa urządzenia
- Zawsze stosować się do instrukcji obsługi
- Podczas pierwszych rozpalań dokładać tylko umiarkowane ilości drewna aby sprawdzić prawidłowe
działanie całości instalacji. W ciągu kolejnych dni stopniowo zwiększać załadunki drewna
- nie używać urządzenia do spalania śmieci - odpadków
- używać tylko zalecanego paliwa - patrz TABLICZKA ZNAMIONOWA (na końcu instrukcji - parametry
techniczne urządzenia)
- nie używać jeśli szyba jest rozbita lub pęknięta. Przed ponownym użyciem należy wymienić szybę.
Najlepiej skontaktować się w tym celu ze sprzedawcą urządzenia. Przy okazji wymiany szyby zaleca
się wymienić uszczelki szyby i drzwiczek. Nie należy przy tym zbytnio dokręcać śrub aby pozwolić
na dylatację szyby.
- Po dłuższym okresie przestoju należy upewnić się czy przewód kominowy, rura łącząca i przepływy spalin w urządzeniu są drożne



PARAMETRY TECHNICZNE:
Patrz tabliczka znamionowa, pełna dokumentacja

Zasady konserwacji
Sposób eksploatacji kominka oraz jakość drewna używanego do palenia mają zasadniczy wpływ na
zjawiska zachodzące wewnątrz paleniska. W związku z tym istnieje konieczność okresowej kontroli
i konserwacji pieca oraz elementów z nim współpracujących. Przed każdym sezonem grzewczym
należy dokonać przeglądu i czyszczenia całego pieca.

Przed każdym sezonem grzewczym należy dokonać przeglądu i czyszczenia całego pieca. Należy
zwrócić szczególną uwagę na stan uszczelek, wymienić je w razie konieczności.
W celu ograniczenia osadzania się kreozotu zaleca się czasowe ustawienie paleniska na maksymalne
spalanie przy zamkniętych drzwiczkach.
Do czyszczenia komina należy używać wyłącznie urządzeń przeznaczonych do tego celu.
Użytkownik zobowiązany jest do czyszczenia komina zgodnie z obowiązującymi przepisami.
UWAGA! Farba żaroodporna nie jest odporna na wilgoć.
Usuwanie popiołu
Regularne opróżnianie popielnika zapobiega wysypywaniu się popiołu na zewnątrz. Nie należy dopuszczać
do tego, by popiół dotykał spodu rusztu (uniemożliwia to obieg powietrza koniecznego do
spalania). Popiół należy przesypać do metalowego pojemnika zaopatrzonego w szczelną pokrywę.
Czyszczenie szyby
Szyba nagrzewa się do wysokich temperatur, jej czyszczenie można wykonać jedynie przy wygaszonym
piecu. Nie należy używać do tego celu środków ściernych. Szyba jest wykonana ze specjalnego
szkła, wytrzymałego na działanie temperatury do 800 °C przy paleniu ciągłym. Drzwiczki należy
każdorazowo zamykać przy pomocy klamki. Nie rozpalać ognia zbyt blisko szyby. Nie używać płynów
łatwopalnych, tłuszczu lub innych niestosownych preparatów ułatwiających rozpalanie. Ze względu
na bezpieczeństwo użytkownika wkładu, w czasie jego eksploatacji, zaleca się zdjęcie klamki.
UWAGA! Powierzchnie ścierne zawiasów drzwiczek i mechanizmu zamykającego należy okazyjnie
przesmarować smarem grafitowym.
WARUNKI GWARANCJI
Zakres gwarancji:
Producent zapewnia sprawne działanie urządzenia zgodnie z warunkami techniczno - eksploatacyjnymi
zawartymi w niniejszej gwarancji. Zastosowanie pieca, sposób podłączenia do instalacji oraz
warunki eksploatacji muszą być zgodne z niniejszą instrukcją. Montażu urządzenia powinien dokonać
specjalista z właściwymi uprawnieniami. Gwarancja obejmuje bezpłatną naprawę urządzenia w okresie
5 lat od daty zakupu. Roszczenia wynikające z gwarancji powstają z dniem zakupu urządzenia.
Wygasają natomiast z upływem ostatniego dnia terminu gwarancji na dany produkt.
Gwarancją nie są objęte:
- ruszt i szyba;
- wady powstałe w wyniku: działania sił mechanicznych, zanieczyszczeń, przeróbek, zmian konstrukcyjnych,
czynności związanych z konserwacją i czyszczeniem urządzenia, wypadków, działania
czynników chemicznych, działania czynników atmosferycznych (odbarwienia itp.), niewłaściwego
przechowywania, nieautoryzowanych napraw, transportu za pośrednictwem firmy spedycyjnej lub
poczty, niepoprawnej instalacji urządzenia, niepoprawnej eksploatacji urządzenia.
W powyższych wypadkach roszczenia gwarancyjne zostają odrzucone.
We wszystkich wkładach naszej produkcji zabronione jest stosowanie jako paliwa węgla.
Palenie węglem w każdym przypadku wiąże się z utratą gwarancji na palenisko. Klient zgłaszając
w ramach gwarancji usterkę jest każdorazowo zobowiązany podpisać deklarację, iż nie
używał do palenia w naszym wkładzie węgla oraz innych niedozwolonych paliw.
Jeżeli nastąpi podejrzenie stosowania w/w paliw kominek będzie poddany ekspertyzie badającej
obecność niedozwolonych substancji.
W przypadku, gdy analiza wykaże ich stosowanie klient traci wszelkie prawo gwarancyjne oraz
jest zobowiązany pokryć wszystkie koszty związane z reklamacją (również koszty ekspertyzy).
Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.



Realizacja praw klienta następuje przez:
- naprawę lub bezpłatną wymianę części uznanych przez producenta za wadliwe;
- usunięcie innych wad tkwiących w urządzeniu;
- pojęcie „naprawa” nie obejmuje czynności przewidzianych w instrukcji obsługi (konserwacja, czyszczenie),
do których zobowiązany jest użytkownik we własnym zakresie;
- reklamacje ujawnione w okresie gwarancji będą usuwane przez producenta bezpłatnie w terminie
14 dni od daty zgłoszenia, pod warunkiem dostarczenia wraz z niesprawnym sprzętem prawidłowo
wypełnionej niniejszej karty gwarancyjnej lub w przypadku jej braku - dowodu zakupu z datą
sprzedaży reklamowanego wyrobu.
Karta gwarancyjna jest ważna gdy:
- została poprawnie wypełniona, zawiera datę sprzedaży, pieczątkę i podpis;
- występuje zgodność daty zakupu na karcie gwarancyjnej z datą zakupu na paragonie czy kopii
faktury.
Dodatkowa opcja automatyczny system doprowadzenia powietrza - ASDP
Oparty na bimetalu, samoregulujący się termostat zapewnia automatyczną regulację dopływu powietrza
do paleniska, a co za tym idzie reguluje temperaturę spalania w piecu wolnostojącym.
Przed rozpaleniem należy ustawić kąt otwarcia thermostatu na poziomie takim, aby był zapewniony
swobodny przepływ powietrza do paleniska oraz otworzyć doloty powietrza w drzwiczkach i na
froncie pieca.
Zalecane wstępne otwarcie termostatu (doświadczalnie) na poziomie 60% wówczas otrzymamy
optymalną temperaturę spalania przy załadunku wsadu 3,5-4 kg drewna. Po rozpaleniu wsadu należy
zamknąć doloty powietrza w drzwiczkach i na froncie piece. Wraz ze wzrostem temperatury kominka,
termostat zaczyna realizować swoją funkcję, stopniowo przymykając się zaczyna ograniczać ilość
powietrza w komorze spalania. Po osiągnięciu optymalnej temperatury 300oC dopływ powietrza
zostanie znacznie ograniczony, co przekłada się na obniżenie temperatury pieca, aż do uzyskania
minimalnej temperatury wymaganej do podtrzymania ognia. Kiedy temperatura spadnie poniżej
250oC rozpoczyna się proces automatycznego otwierania dolotu powietrza i następuje ponowne
intensywniejsze palenie. W celu osiągnięcia wyższej temperatury spalania należy ustawić większy kąt
otwarcia termostatu przed paleniem.
Dzięki zastosowaniu termostatu możemy ograniczyć ilość drewna potrzebnego do palenia o 30%
w porównaniu z piecem nie wyposażonym w system automatycznego sterowania procesem spalania.
Rozwiązanie to oprócz oszczędności w postaci mniejszego zużycia drewna podnosi komfort
użytkowania kominka, nie ma potrzeby ciągłego doglądania i regulowania dopływu powietrza
w drzwiczkach i na froncie pieca, aby utrzymać proces spalania na odpowiednim poziomie, termostat
zrobi to za nas.
CZĘŚCI ZAMIENNE
Jeśli po wielu latach konieczna okaże się wymiana niektórych części skontaktuj się ze sprzedawcą lub
z jakimkolwiek przedstawicielem naszej firmy.
Przy zamawianiu części zamiennych należy podać dane z tabliczki znamionowej znajdującej się z tyłu
karty gwarancyjnej, którą należy zachować nawet po wygaśnięciu gwarancji.
Posiadając te dane oraz naszą dokumentację fabryczną sprzedawca będzie mógł w krótkim czasie
dostarczyć wszystkie części zamienne i przystąpić do naprawy w granicach swoich kompetencji.
UWAGA: Pęknięcia jakie mogą wystąpić na płytach typu wermikulit są naturalne przy tego rodzaju
materiale i nie wpływają na jego walory użytkowe.
UWAGA: Nie wolno stosować urządzeń wyciągowych w pomieszczeniu, w którym zainstalowany jest
piec (według polskich przepisów).



PRODUCENT
Odrzuca wszelką odpowiedzialność za szkody powstałe w wyniku wszelkich modyfikacji
urządzenia i wszelkich modyfikacji pozostałej instalacji przez użytkownika.
W celu stałego polepszania jakości swoich produktów zastrzega sobie prawo do modyfikowania
urządzeń bez wcześniejszego uprzedzenia.
